現場架設

＜ここでは現場架設の様子をご紹介します。＞

トラッククレーンベント架設とは？　　　　　　　　　　　　　　　　　

仮置きした桁をクレーンによって持ち上げ、順次連結、架設していく工法です。
その際ベントと呼ばれる仮設の受け台を設置して桁を支持します。鋼橋の架設工法では8割以上を占め、最も一般的な工法となっています。

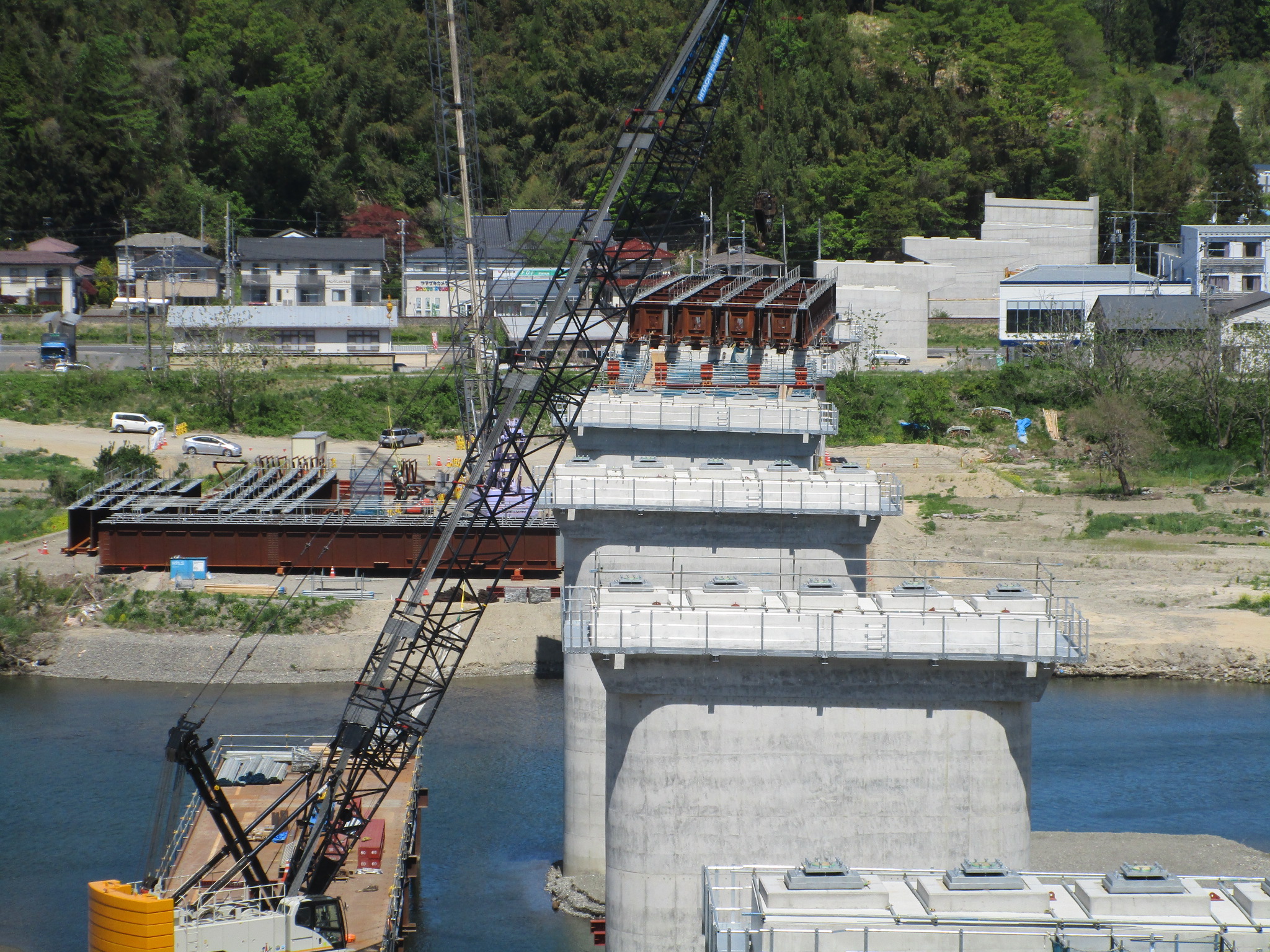

本工事では、右岸側から桟橋を延ばしてその上にクレーンを設置することで閉伊川の中央部での架設を可能にしています。

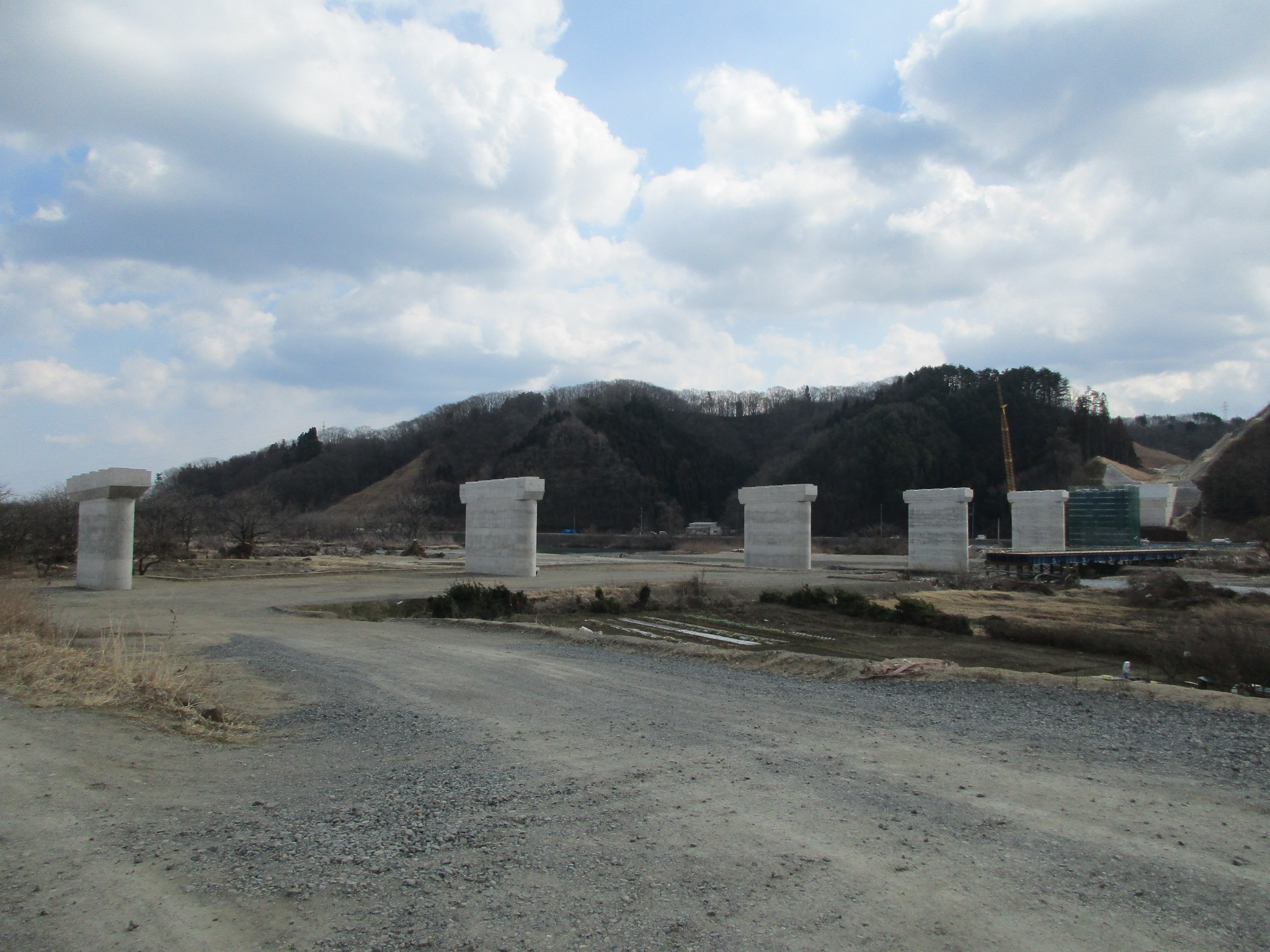

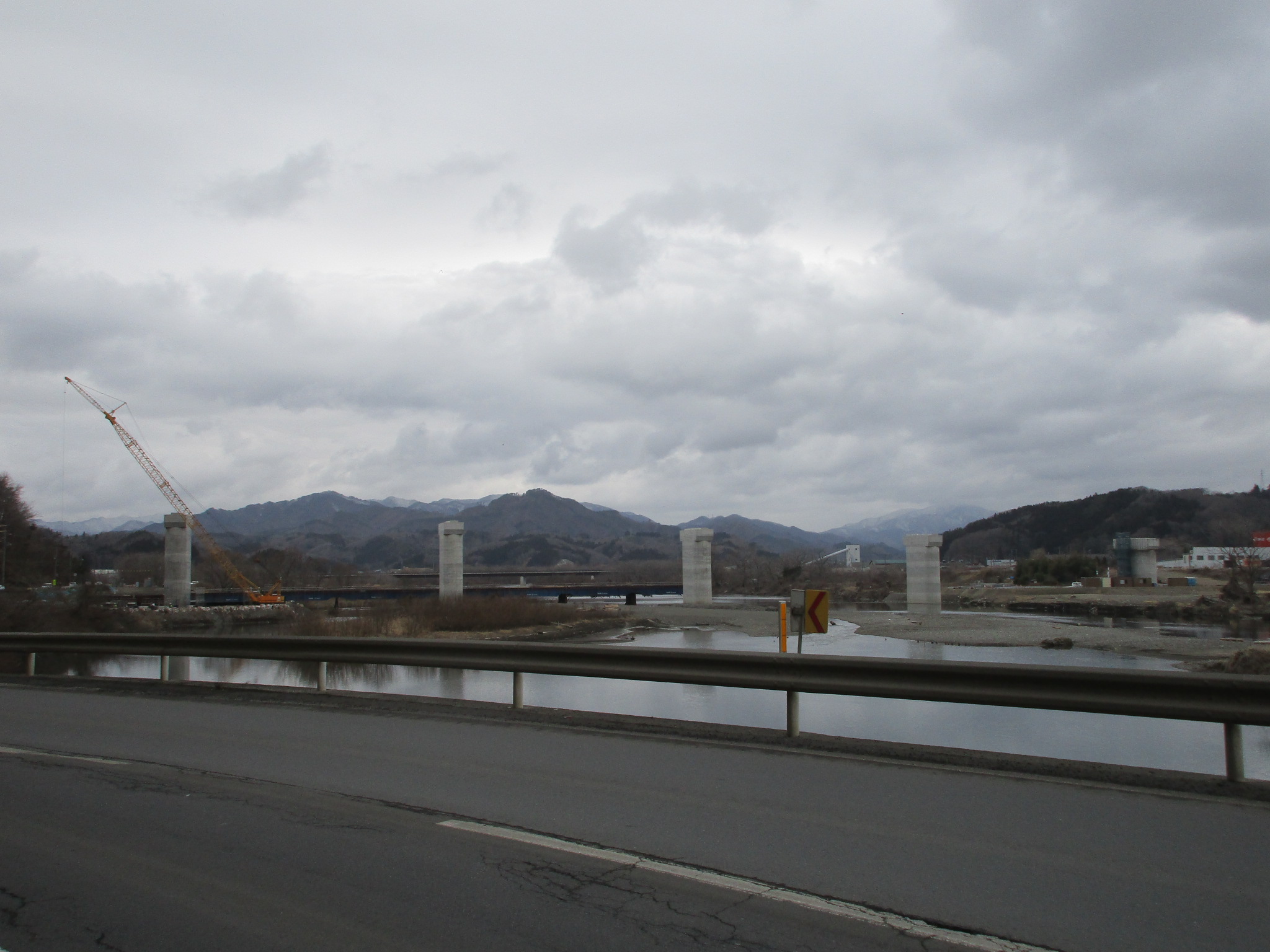

架設前の状況（H29.3.3）

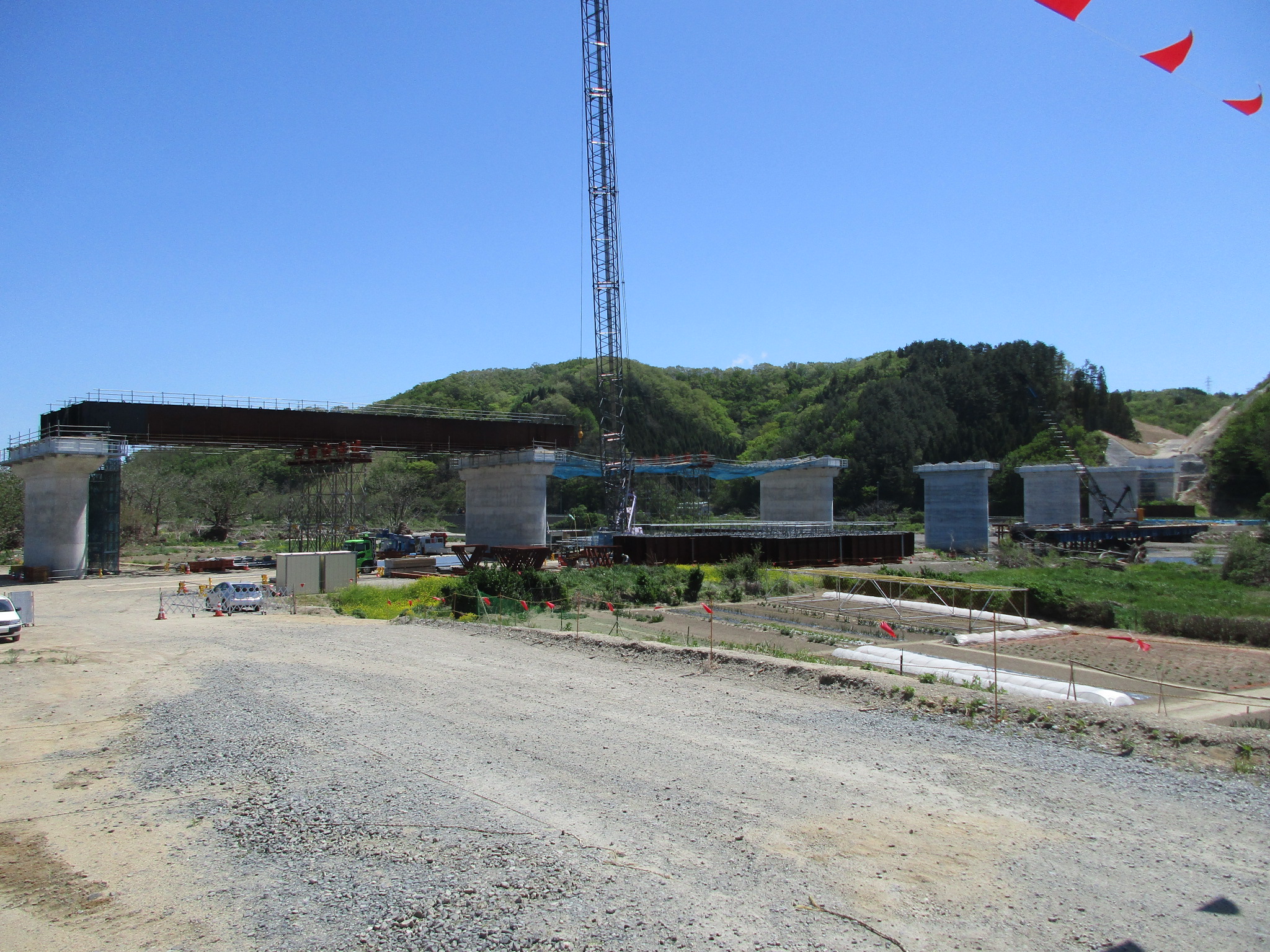

左岸側1スパン目の架設状況（H29.5.9）

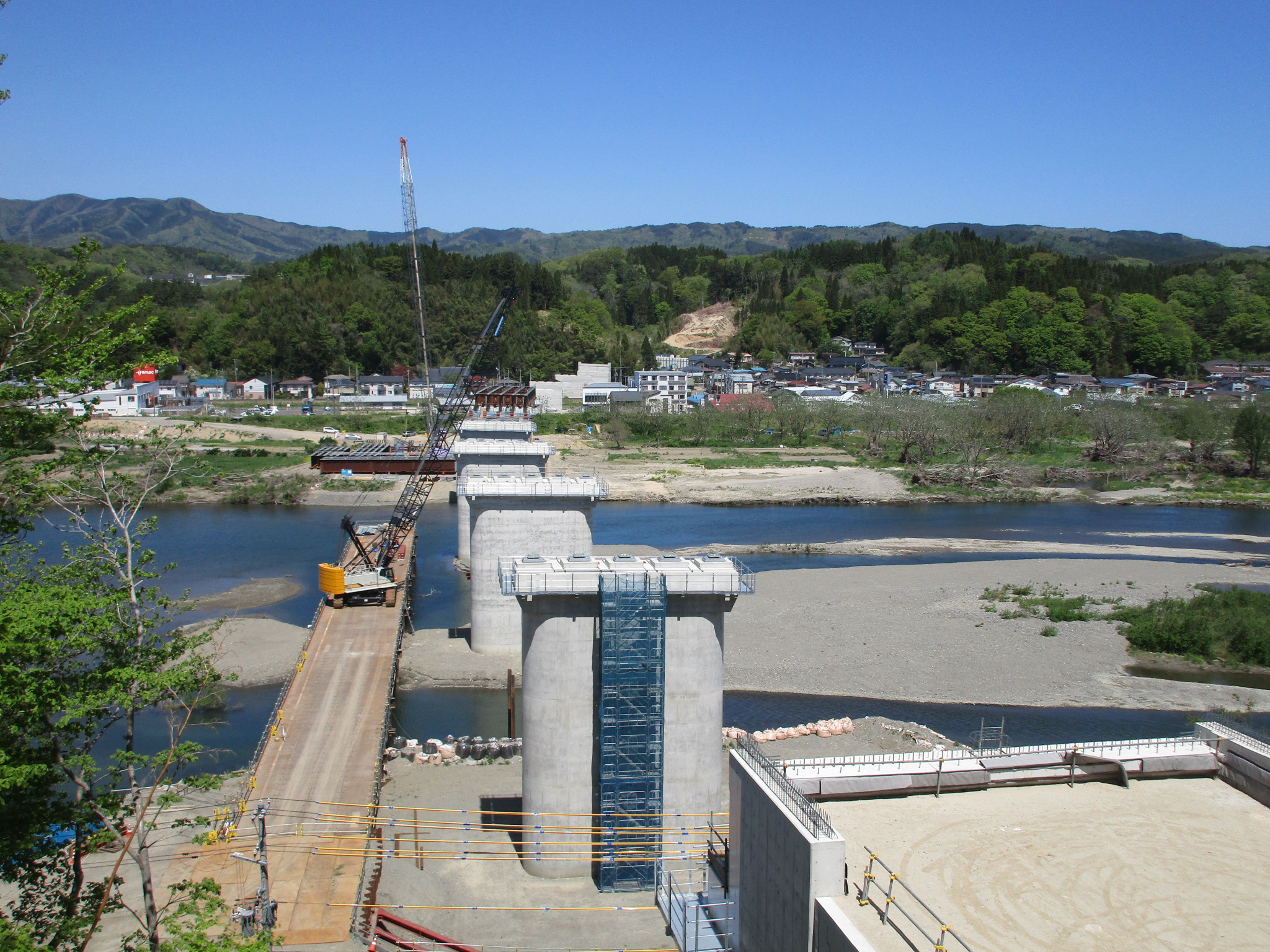

右岸側より臨む

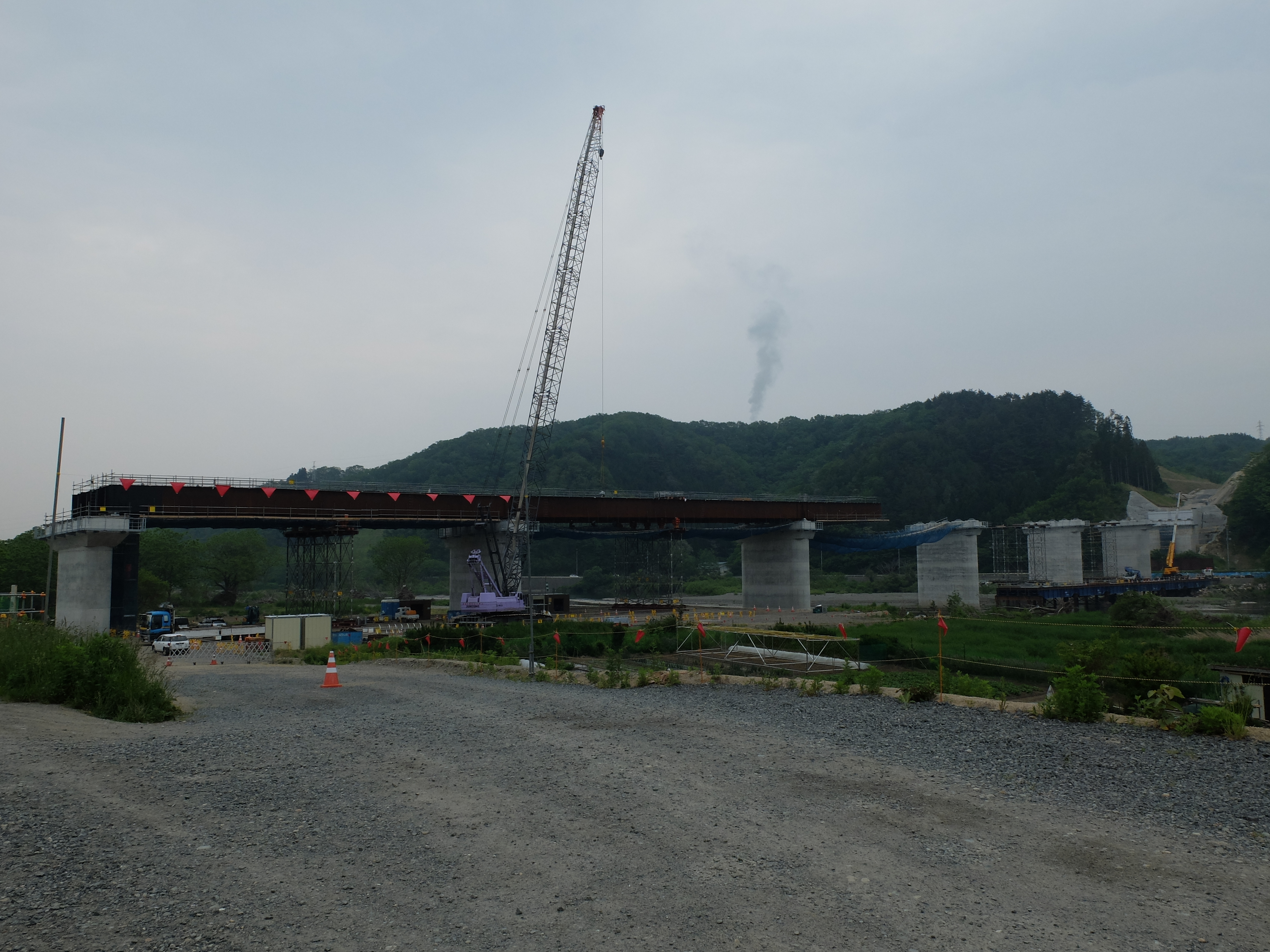

左岸側3スパン目の架設状況（H29.5.24）

＜今後の工程について＞

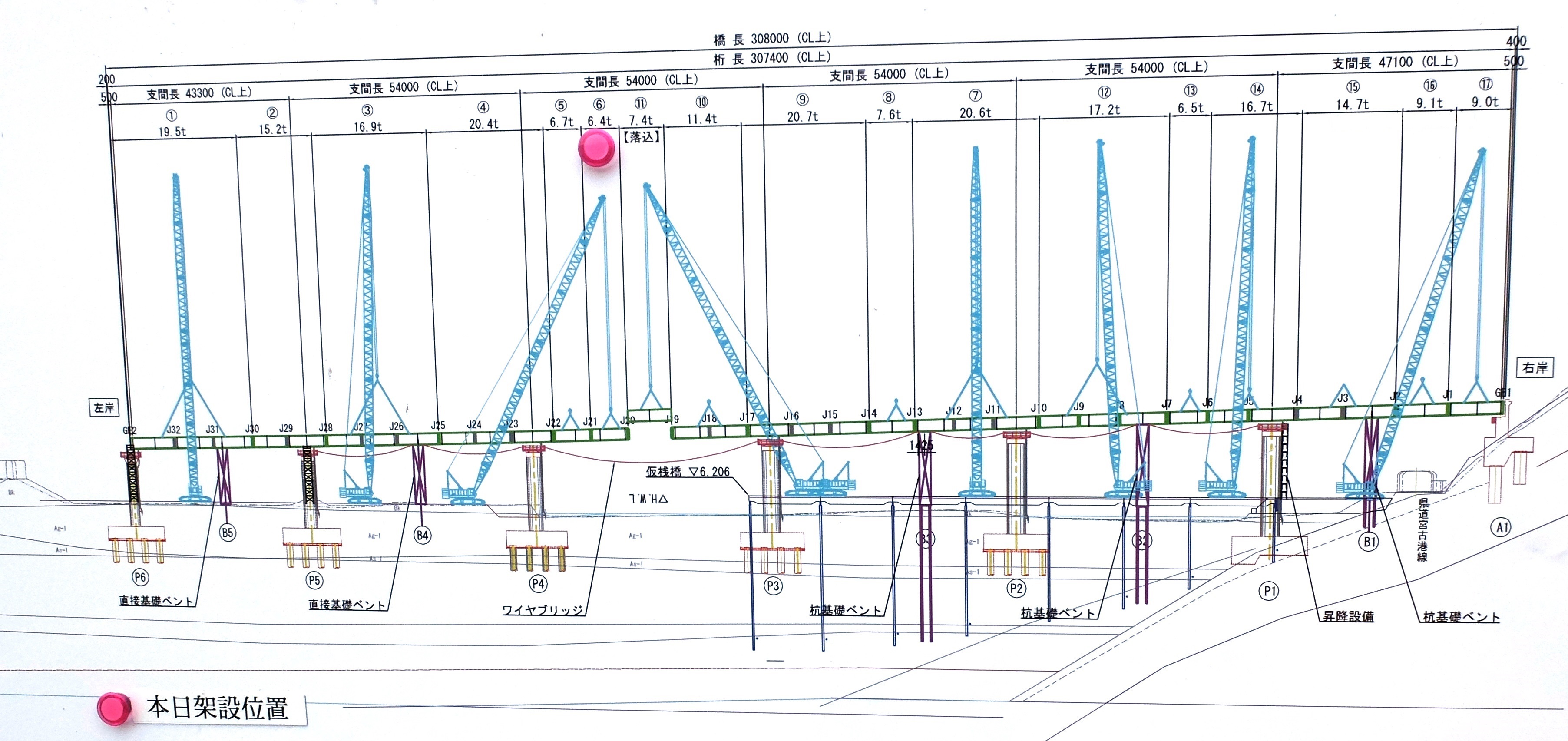

　今後は桟橋上のクレーンを用いて右岸側の桁架設を行います。右岸側から4スパン目まで架設を進めた後、最後の桁を落し込んで桁架設完了となります。
